MES-RDP (Raccolta Dati Avanzamento Produzione)
MES-RDP (Raccolta Dati Avanzamento Produzione) è il sistema MES sviluppato da DELTA SYSTEM per il monitoraggio e la gestione delle attività di produzione.
Consente di registrare le attività svolte da macchine e operatori, associando tempi e costi agli Ordini di Lavoro tramite procedure semplici, accessibili da qualsiasi browser web su tablet, PC, terminale PDA o smartphone.
Ogni sequenza operativa raccoglie tre informazioni fondamentali:
- CHI esegue l'azione (operatore o macchina)
- COSA viene fatto (la causale / tipo di attività)
- DOVE viene addebitato il costo (ordine di lavoro o commessa generale)
MES-RDP si articola in due grandi aree funzionali: la Sezione Operativa di Fabbrica, dedicata agli operatori a piede di linea, e la Sezione Amministrativa / Livello Manager, riservata a responsabili di reparto e direzione.
La sezione operativa è l'interfaccia che gli operatori utilizzano quotidianamente per registrare le attività produttive. È accessibile da qualsiasi browser web, funziona in modo completamente responsive e si adatta a schermi di qualsiasi dimensione.
L'interfaccia è volutamente semplice: una sequenza guidata di domande a cui rispondere con un click, la scansione di un barcode o la lettura di una tessera RFID:
1.1 Chi Sei? — Identificazione Operatore
La prima schermata chiede all'operatore di identificarsi:
- AB Alessandro Balzarin (2912)
- 👤 Antonio Zaccaria
- 👤 Barbara Destro
- 👤 Fabio Fochesato
- 👤 Francesco
- 👤 Luca Rossato
- 👤 Luigi Cerin
- MA Manager
- 👤 Nicola Peruzzo
- SB Stefano Borgo

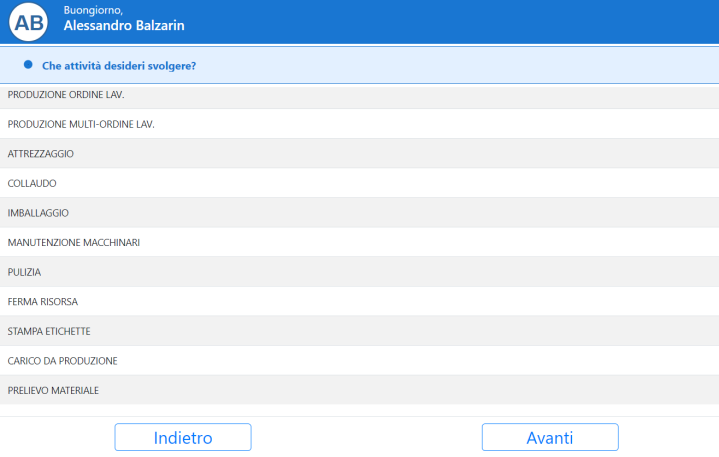

1.2 Cosa Fai? — Selezione Causale
Dopo l'identificazione, l'operatore seleziona la CAUSALE che descrive l'attività che sta per svolgere. Le causali sono configurabili e possono essere personalizzate per azienda, reparto e profilo utente.
- ⚙️ Stampaggio
- ⚙️ Progettazione Uff.tecnico
- ⚙️ Impiallacciatura
- ⚙️ Squadratura
- ⚙️ Taglio
- ⚙️ Verniciatura
- 🟥 Ferma Operatore
- ⚡ Carico Da Produzione
- 📦 Prelievo Materiale
Si dividono in:
- CAUSALI con Rilevazione Tempi: avviano automaticamente il conteggio del tempo per l'operatore/macchina. Ogni nuova rilevazione interrompe automaticamente qualsiasi altra attività in corso per la stessa risorsa.
- CAUSALI Operative (senza rilevazione tempi): Queste causali eseguono operazioni istantanee senza avviare alcun contatore.
1.3 Su quale Ordine di Lavoro?
La terza informazione raccolta è il DOVE: l'OL o commessa generale a cui addebitare il tempo e i costi.
L'addebito può essere selezionato con selezione da elenco o tramite scansione barcode. Esistono causali multi-Ordine di Lavoro che permettono la selezione multipla di più ordini di lavoro contemporaneamente. Il sistema ripartisce il tempo tra tutti gli OL selezionati in proporzione alla quantità residua da produrre.
La sezione Manager è accessibile tramite login con utente e password. Offre funzionalità avanzate di monitoraggio real-time, pianificazione, analisi dei costi e gestione degli archivi, riservate a responsabili di reparto, supervisori e direzione.

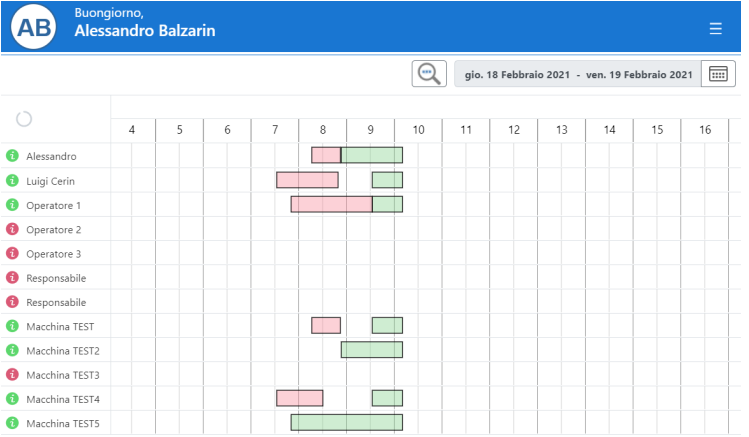

📊 2.1 Gantt Risorse & Gantt Ordini Lavoro
Il Gantt Risorse è la vista principale del modulo Manager. Visualizzazione grafica interattiva delle attività produttive su timeline con le risorse (operatori e macchine) sull'asse verticale e il tempo sull'asse orizzontale. Permette di monitorare in tempo reale l'avanzamento degli ordini di lavoro per ogni risorsa, identificare sovraccarichi e ottimizzare la pianificazione con una visione completa dell'occupazione degli impianti.
Presenta:
Ogni risorsa mostra un badge colorato: verde = attività in corso con l'OL corrente e la quantità prodotta, rosso = risorsa ferma.
Cliccando su una barra del Gantt si apre il popup di dettaglio con addebito, orari inizio/fine, causale e la sequenza di domande/risposte personalizzate registrate.
Ogni utente manager vede solo le risorse del proprio gruppo di competenza. Il filtro è configurabile per reparto, tipo risorsa o gruppo utente.
L'arco temporale è liberamente configurabile: giornaliero, multi-giorno o settimanale. Navigazione avanti/indietro con i tasti freccia o il selettore data.
Dal dettaglio è possibile interrompere immediatamente una rilevazione in corso direttamente dal Gantt, senza che l'operatore debba intervenire dal terminale. È possibile eseguire la modifica dei dati rilevati.
È possibile eseguire stampe in formato PDF relative ai dati giornalieri raccolti dalle attività produttive.

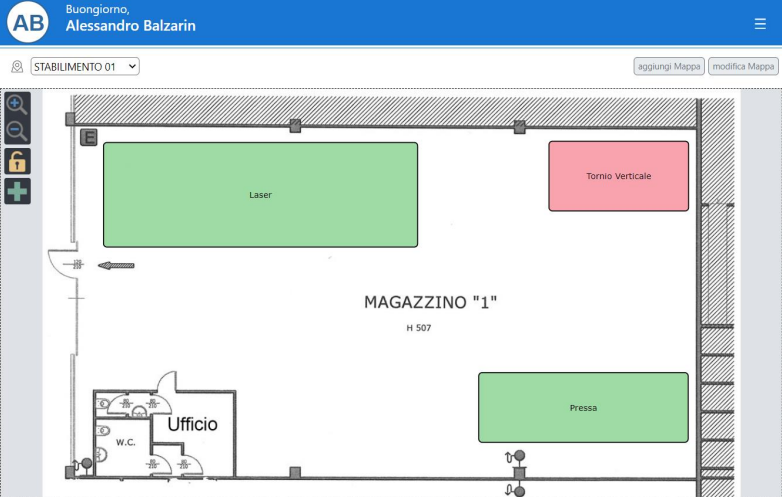

2.2 Mappa Risorse
Rappresentazione visiva georeferenziata o planimetrica delle risorse aziendali (operatori e macchine). Consente di posizionare le risorse su mappe personalizzate e monitorarne lo stato operativo in tempo reale, fornendo una visione immediata della distribuzione delle attività nello spazio produttivo.
2.3 Sequenziatore di Produzione
Strumento avanzato per il sequenziamento degli ordini di lavoro sulle risorse disponibili. Permette di schedulare le attività su un orizzonte temporale definito, gestire le priorità e ottimizzare l'utilizzo delle risorse produttive, con supporto per la movimentazione drag & drop degli ordini nel piano.
2.4 SR Viewer
Pannello di visualizzazione in tempo reale dello stato delle risorse e dei rilevamenti produttivi (Status & Resources Viewer). Offre una dashboard live per il controllo delle risorse con aggiornamenti automatici tramite tecnologia SignalR.
2.5 Gestione Ordini di Lavoro
Creazione, modifica e tracciamento completo degli ordini di lavoro. Ogni OL include stato, commessa di riferimento, tempi previsti e rilevati, costi e materiali. Filtri avanzati per data, stato (aperto/chiuso), scadenza e step produttivo. Visualizzazione dettagliata con storico rilevamenti e totali costi.
2.6 Archivio Commesse Multi-Livello
Gestione gerarchica delle commesse con supporto a strutture multi-livello personalizzabili. Ogni commessa può contenere sotto-commesse a più livelli. Gli ordini di lavoro sono associabili a commesse / sotto-commesse.
2.7 Gestione Manutenzioni
Modulo completo per la pianificazione e il controllo della manutenzione degli impianti. Comprende la gestione delle scadenze, i controlli periodici (checklist), la registrazione degli interventi eseguiti, il calcolo dei piani di manutenzione e la stampa di schede tecniche in PDF.
2.8 Gestione WorkFlow Documentale
Motore di workflow configurabile per la gestione dei processi documentali aziendali. Supporta la definizione di step sequenziali, l'assegnazione di responsabilità, la gestione di documenti allegati e il tracciamento dello stato di avanzamento. Integrato con il sistema di notifiche e alert.
